理光A265 267复合机纸盘加热器可选的纸单元

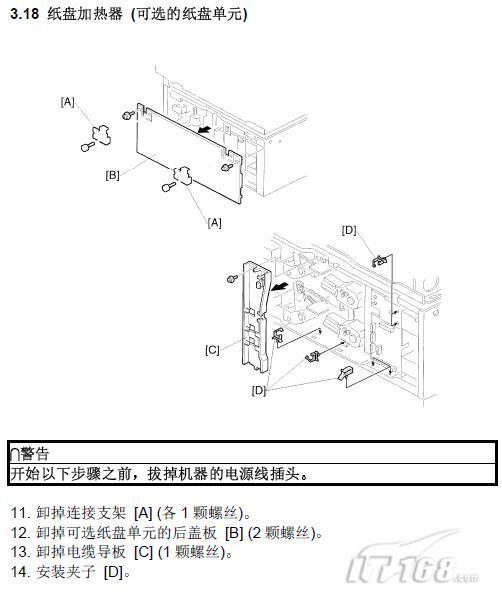

11. 卸掉连接支架 [A] (各1 颗螺丝)

　　12. 卸掉可选纸盘单元的后盖板 [B] (2 颗螺丝)

　　13. 卸掉电缆导板 [C] (1 颗螺丝)

　　14. 安装夹子 [D]

http://mfp.it168.com/a2009/0930/753/000000753202.shtml
