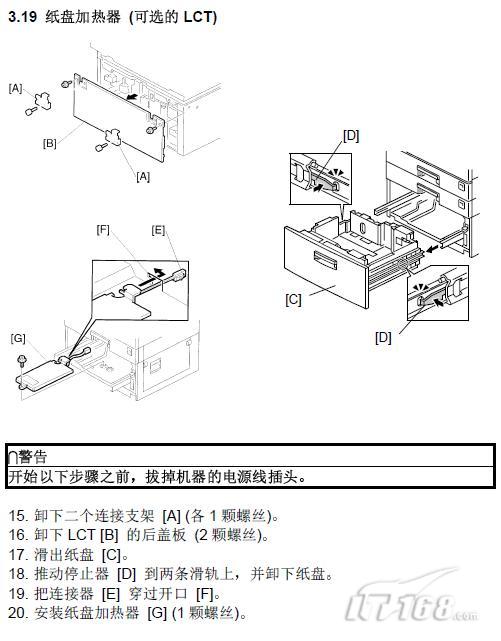

理光A265 267复合机纸盘加热器 可选的LCT

15. 卸下二个连接支架 [A] (各1 颗螺丝)

　　16. 卸下LCT [B] 的后盖板 (2 颗螺丝)

　　17. 滑出纸盘 [C]

　　18. 推动停止器 [D] 到两条滑轨上并卸下纸盘

　　19. 把连接器 [E] 穿过开口 [F]

　　20. 安装纸盘加热器 [G] (1 颗螺丝)

http://mfp.it168.com/a2009/0930/753/000000753210.shtml

　　
